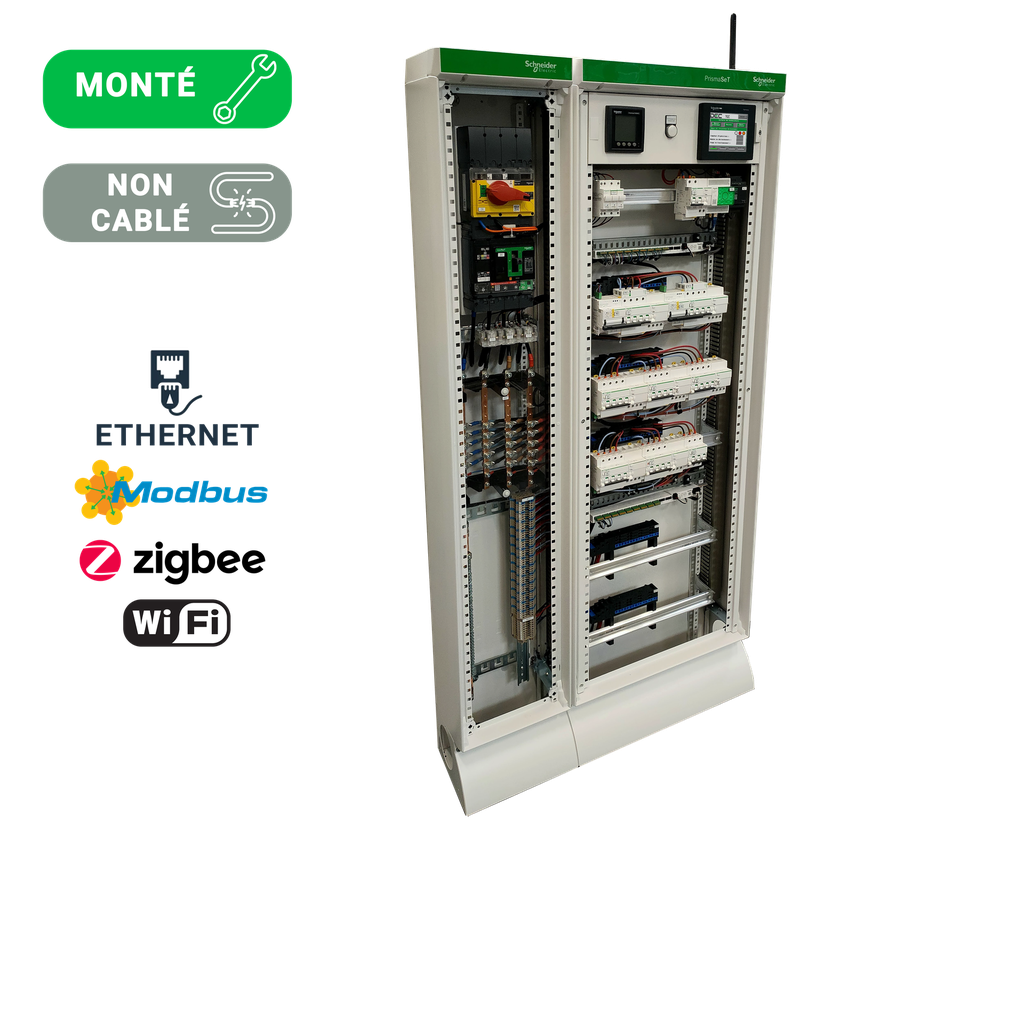

Le kit TGE communicant monté et non câblé est une version pédagogique prête à câbler : l’armoire et les équipements sont déjà assemblés pour focaliser les TP sur le routage, les raccordements et la mise en service. Idéal pour aborder RT 2012, comptage d’énergie et supervision connectée, il permet de travailler calibres, sections, protections et régime de neutre en conditions proches du réel. Fidèle au terrain, il s’appuie sur des composants industriels et une architecture ouverte pour créer vos propres exercices de câblage.

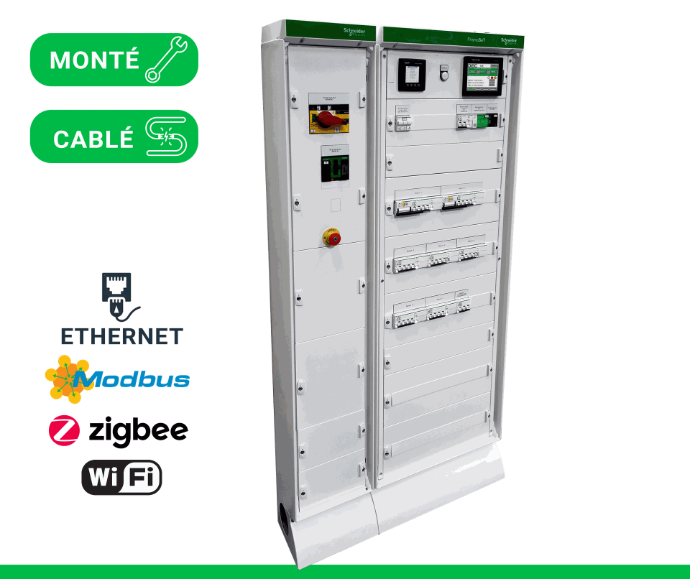

Tableau de gestion d'énergie communicant Monté / Non Câblé

Dimensions hors tout : H1750 x L900 x P250 mm
Alimentation 3Ph+N+T 100A ( 25mm²)

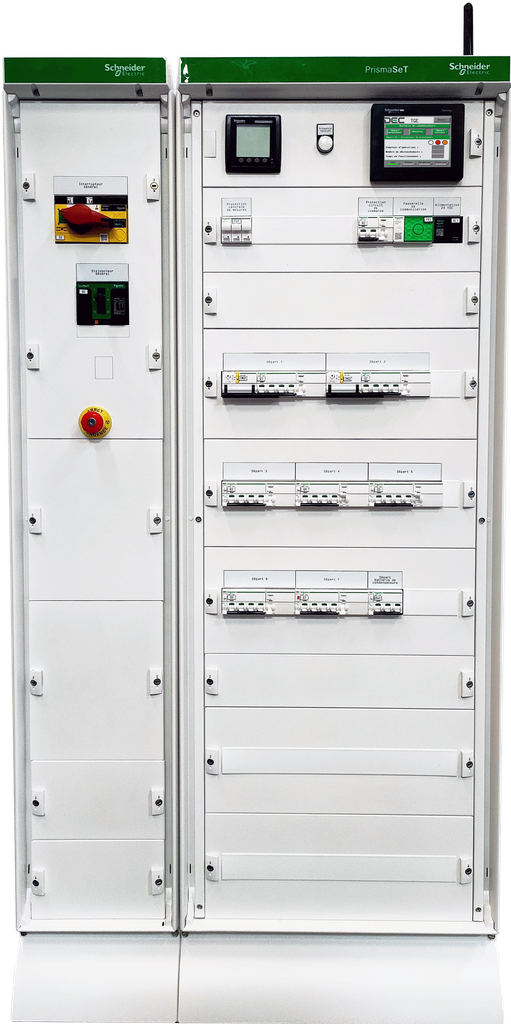

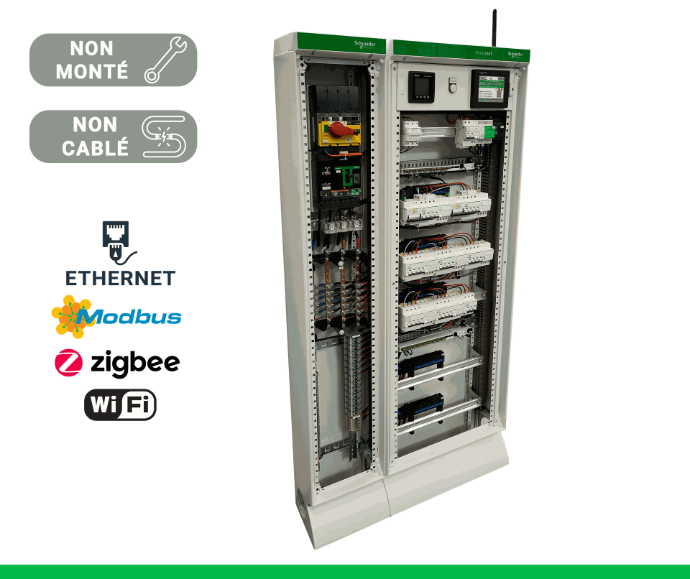

Le TGE se compose d'une armoire Prisma SET G de 600 mm et d'une gaine de 300 mm.

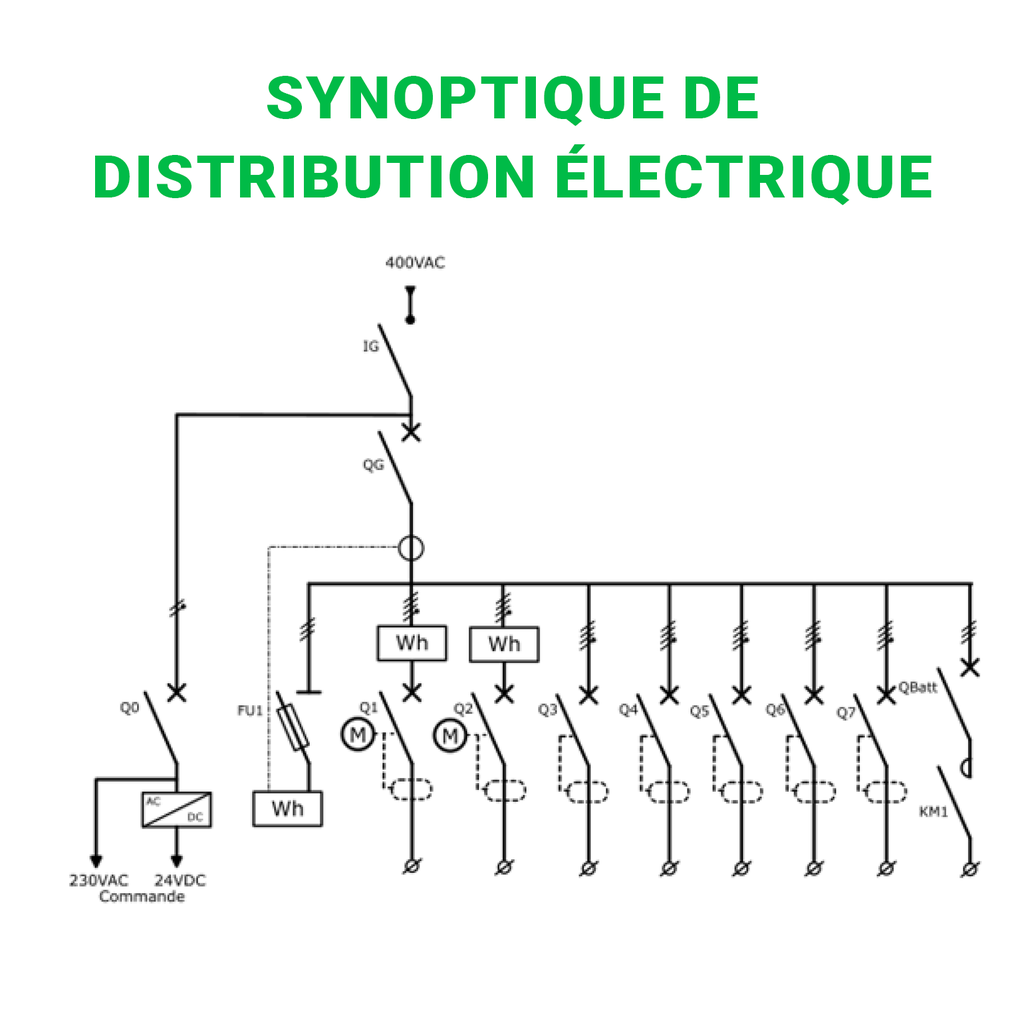

La gaine reçoit le disjoncteur principal de branchement (QG) dit "à puissance surveillée" (ancien Tarif Jaune) et son interrupteur sectionneur à coupure visible (IG)
- plage de réglage thermique : 40,100A
- plage de réglage différentiel : 30 mA , 100 mA , 300 mA , 500 mA , 1A , 3A , 5A
- plage de réglage de la temporisation de protection : 400s à 1,5 x Ir , 16s à 6 x Ir , 11s à 7,2 x Ir
Le disjoncteur QG dispose de contacts SD, OF et d'une bobine MX.
La gaine reçoit également 1 arrêt d'urgence à clé, 1 répartiteur étagé et 1 bornier de départ.

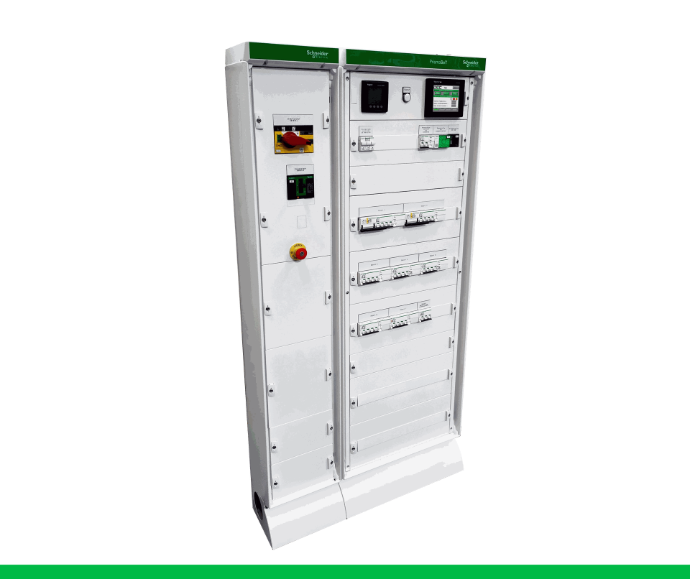

L'armoire reçoit l'ensemble des circuits électriques, les équipements de communication et la centrale de mesure.
1 plastron de 200 mm reçoit l'afficheur, le voyant sous tension et la centrale de mesure.
1 plastron modulaire de 150 mm reçoit le circuit de commande (230 VAC et 24 VDC). Il est protégé par un disjoncteur Uni+N 6A,30mA repris en amont du disjoncteur QG, permettant une continuité de service de la supervision en cas de déclenchement.
1 plastron plein de 100 mm abrite le premier esclave Modbus (11 canaux, 7 utilisés)
3 plastrons modulaires de 200 mm reçoivent la partie distribution : elle est composée de 7 Disjoncteurs Tétra 20A,30mA disposant de contacts SD,OF dont 2 pourvus de bloc motorisé et de compteur d'énergie Powertag.
Elle intègre également un disjoncteur IC60H tripolaire pour protegert une batterie de compensation externe (optionnelle) ainsi qu'un dispositif de pilotage.
Chaque rangée dispose d'un répartiteur de Type Multiclip
1 plastron plein de 100 mm abrite le deuxième esclave Modbus (11 canaux, 3 utilisés)
2 plastrons modulaires de 200 mm servent de réserve effective permettant d'ajouter jusqu'à 6 départs tétra avec leur différentiel. Ils sont équipés d'un répartiteur de rangées Linergy FM permettant l'ajout de départ sans intervenir sur le jeu de barre.

La partie communication est assurée par une passerelle PAS600 (Ethernet, Modbus, ZigBee et Wifi). Elle dialogue avec 2 esclaves Modbus de type Smartlink, la centrale de mesure et un afficheur tactile 5,7"
Les esclaves Modbus collectent l'état des disjoncteurs (SD,OF) et pilotent les blocs motorisés via les ports TI24.
La remontée d'informations et le pilotage peuvent s'effectuer à distance via le serveur Web de la passerelle, ou en local via l'afficheur tactile.

Le TGE est livré monté , non câblé avec :
- un schéma électrique au format *.XRS et *.PDF,
- une documentation technique pour la mise et service et le paramétrage
- les ressources techniques constructeurs (documentations des composants)
- une planche d'étiquette gravée pour le repérage des composants
- une application préchargé dans l'afficheur

Nota : Licence Vijeo Designer non incluse
