    Réf : CELALUFO01

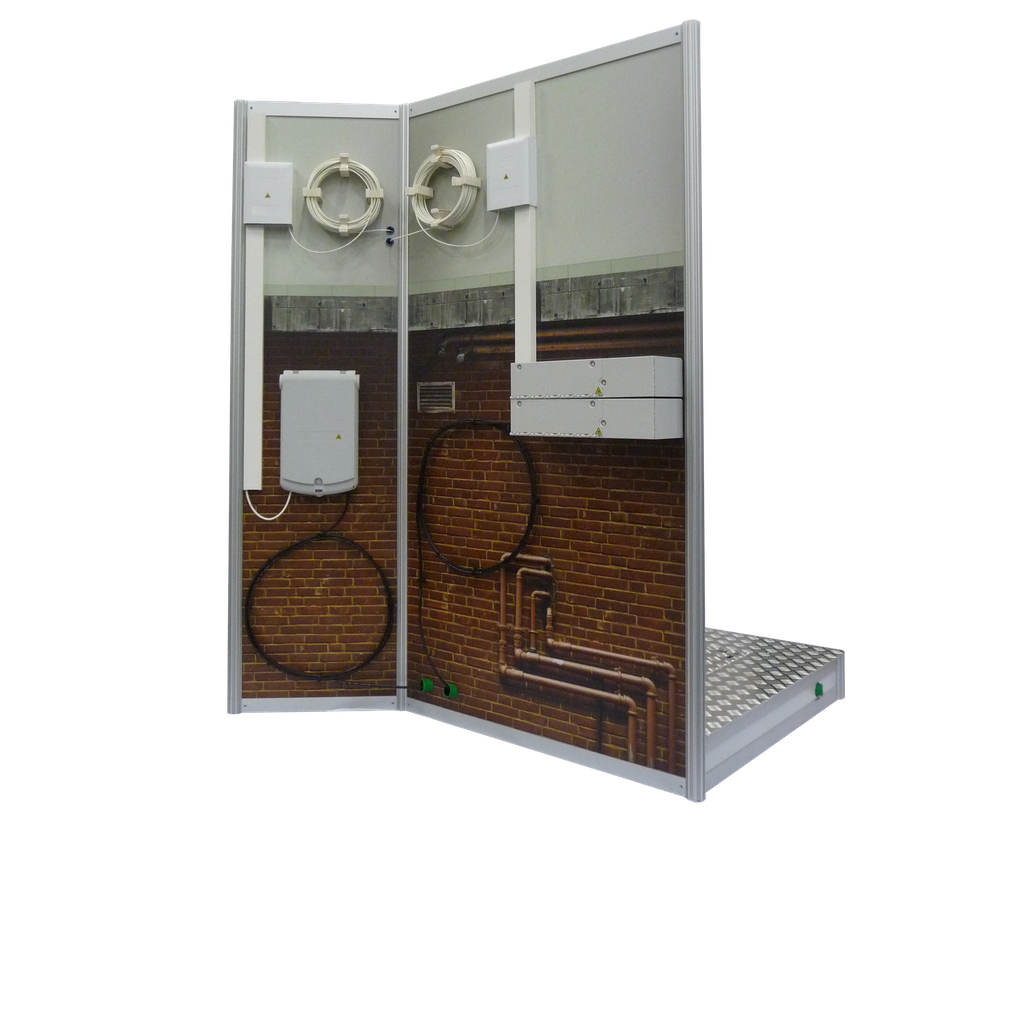

    Cellule 3D FTTH - 3 Zones


    • Cellule pédagogique fibre optique composée de 3 zones :

    - 1 Espace logement avec une gaine technique équipée d’un tableau électrique, d’un tableau de communication avec DTIO, prise RJ45 et prises de courant.
    - 1 Espace local technique avec 2 zones (zone très dense et zone moyennement dense) équipée d'un PMI ( ZTD) ou d'un BTI (ZMD) de boitiers d’étages et d’une colonne montante
    - 1 Espace rue avec une plaque Télécom équipée d’une boite de jonction sous terraine étanche

    Dimensions : L 1500 x l 1500 x h 2000 mm
    L’ossature est en profilé aluminium équipé de panneaux sérigraphiés et plastifiés en PVC compact 8 mm.

    Constitution de la zone Espace trottoir/rue :

    - 1 BPEO souterraine (boîte de protection d’épissures optiques) équipée

    Outillage et consommable :
    - 50 m de câble optique de transport 24FO
    - 50 m de câble optique d’adduction 12FO
    - 50 m de câble optique colonne montante 48FO
    - 1 Outil d’ouverture de câble optique souterrain
    - 1 Outil d’ouverture de câble colonne montante

    Constitution de la zone Technique :

    Espace colonne montante en zone moyennement dense (ZMD) :
    - 1 Lien optique souterrain venant de la BPEO
    - 1 BTI (Boitier de Transition d’Immeuble) permettant l’interconnexion directe
    des fibres opérateurs avec celles de la colonne montante.
    - 1 Canalisation PVC permettant le cheminement du câble colonne montante
    - 1 PBO (Point de Branchement Optique) permettant l’interconnexion des fibres
    de la colonne montante avec celles des clients.
    - 1 DROP 2 fibres de 30 m (lien optique préconnectorisé à une extrémité), assurant
    le lien optique entre le PBO et le logement.

    Espace colonne montante en zone trés dense (ZTD) :
    - 1 Lien optique souterrain venant de la BPEO
    - 1 PMI (Pont de Mutualisation d’Immeuble) permettant la mutualisation des
    fibres des clients vers celles des opérateurs. Il se compose d’un boitier ‘‘client’’ et
    d’un boitier ‘‘opérateur’’ disposant d’une zone de brassage.
    - 1 Canalisation PVC permettant le cheminement du câble colonne montante
    - 1 PBO (Point de Branchement Optique) permettant l’interconnexion des fibres
    de la colonne montante avec celles des clients.
    - 1 DROP 4 fibres de 30 m (lien optique préconnectorisé à une extrémité), assurant
    le lien optique entre le PBO et le coffret VDI du logement.

    Constitution de la zone Logement :

    - 1 GTL composée de :
    - 1 Coffret électrique équipé d’un interrupteur différentiel 25A-30mA et
    de 2 disjoncteurs monophasés 16A
    - 1 coffret VDI équipé de 3 prises 230 VAC, d’une prise DTI (Dispositif
    de Terminaison Intérieur), d’un répartiteur téléphonique, d’un répartiteur
    TV, d’une prise DTIO 4 fibres (Dispositif de Terminaison Intérieur
    Optique) et de 2 prises RJ45
    - 1 Prise murale 230 VAC 2P+T
    - 2 Prises murales RJ45
    - 1 PTO 2 fibres (Prise Terminale Optique)

    La cellule est livrée en KIT.
    Prévoir une prestation de montage par un de nos techniciens.
